پوشش سه لایه پلی اتیلن (3LPE) رایج‌ترین پوشش خارجی لوله‌های فولادی دفنی در خطوط انتقال آب، نفت و گاز است. در این مقاله لایه‌ها، مراحل اجرا، استانداردها و مزایای این پوشش را توضیح می‌دهیم.
فهرست مطالب
پوشش 3LPE چیست؟
3LPE مخفف Three Layer Polyethylene است؛ سیستمی سهلایه که هر لایه وظیفهٔ مشخصی دارد و مجموع آن‌ها حفاظتی بادوام در برابر خوردگی و آسیب مکانیکی فراهم می‌کند. پوشش پلیاتیلن سهلایه خواص مکانیکی مطلوبی در دماهای مختلف دارد.
سه لایه پوشش 3LPE
| لایه | جنس | وظیفه |
|---|---|---|
| اول | اپوکسی پودری ذوبی (FBE) | چسبندگی به فولاد و حفاظت ضدخوردگی |
| دوم | چسب کوپلیمر (پایه پلیاتیلن) | اتصال اپوکسی به پلیاتیلن |
| سوم | پلیاتیلن (رویی) | مقاومت مکانیکی، ضربه و رطوبت |
ضخامت کل پوشش بسته به قطر لوله و کلاس پوشش در استاندارد، معمولاً در حدود ۱٫۸ تا ۳٫۷ میلیمتر است.
لایه چسب در پوشش سه لایه پلی اتیلن
چسب پوشش سه لایه پلی اتیلن لایهٔ میانی 3LPE است که اپوکسی (FBE) را به پلیاتیلن رویی وصل می‌کند. پلیاتیلن به‌تنهایی به اپوکسی و فولاد نمی‌چسبد؛ به همین دلیل از یک کوپلیمر پلیاتیلن اصلاحشده با مالئیک انیدرید استفاده میشود که یک سمت آن با گروه‌های شیمیایی اپوکسی واکنش می‌دهد و سمت دیگر با پلیاتیلن ذوب میشود و یکپارچه می‌گردد.
| ویژگی لایه چسب | توضیح |
|---|---|
| جنس | کوپلیمر پلیاتیلن پیوندخورده با مالئیک انیدرید (MAH-g-PE) |
| حداقل ضخامت (DIN 30670) | ۱۴۰ میکرون |
| ضخامت رایج در عمل | حدود ۲۰۰ تا ۴۰۰ میکرون |
| روش اجرا | اکستروژن به‌صورت نوار پیچشی یا روکش حلقوی، هم‌زمان یا بلافاصله پس از اپوکسی |
| زمان اجرا | پیش از ژل‌شدن کامل لایهٔ اپوکسی، روی لولهٔ داغ (حدود ۲۰۰ تا ۲۳۰ درجه) |
| آزمون کنترل کیفیت | آزمون مقاومت جدایش (Peel Test) و آزمون جدایش کاتدی |
اگر چسب دیرتر از زمان ژل‌شدن اپوکسی یا روی لولهٔ سرد اجرا شود، پیوند شیمیایی کامل شکل نمی‌گیرد و پوشش در آزمون جدایش ضعیف عمل می‌کند. به همین دلیل کنترل دمای لوله و فاصلهٔ زمانی بین اعمال اپوکسی و چسب، مهم‌ترین عامل کیفیت لایهٔ چسب است.
| لایه | حداقل ضخامت طبق DIN 30670 |
|---|---|
| اپوکسی (FBE) | ۶۰ میکرون |
| چسب کوپلیمر | ۱۴۰ میکرون |
| پلیاتیلن (کل پوشش) | ۱٫۸ تا ۳٫۷ میلیمتر بسته به قطر لوله و کلاس پوشش |
استاندارد ISO 21809-1 برای پروژه‌های نفت و گاز حداقل ضخامت‌های بیشتری برای لایهٔ اپوکسی و چسب تعیین می‌کند؛ ضخامت دقیق هر لایه باید از مشخصات فنی پروژه گرفته شود. برای آشنایی بیشتر با لایهٔ اول، مقالهٔ پوشش اپوکسی پودری FBE را بخوانید.

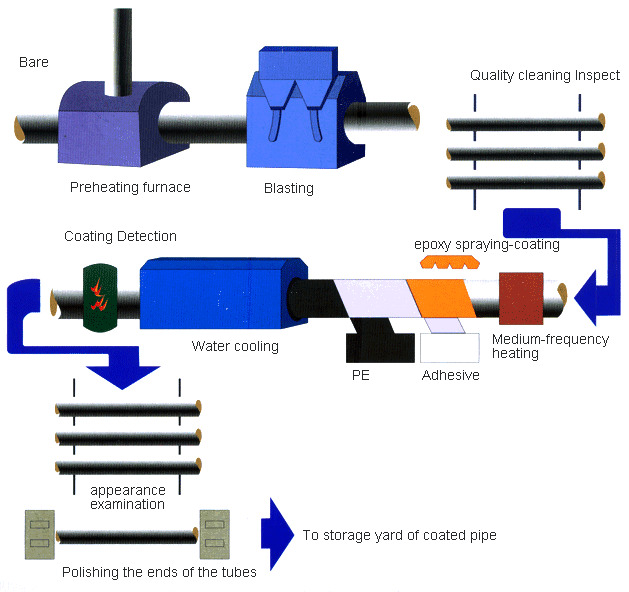

مراحل اجرای پوشش 3LPE
- پیش‌گرم و تمیزکاری: حذف رطوبت، روغن و آلودگی از سطح لوله.
- بلاست (ساچمه‌زنی): زدودن زنگ و پوسته و ایجاد زبری مناسب برای چسبندگی.
- بازرسی سطح از نظر عیوب و زبری.
- گرم کردن القایی لوله تا دمای اعمال پودر.
- پاشش پودر اپوکسی (FBE).
- اعمال چسب و پلیاتیلن به‌صورت اکسترود جانبی یا حلقوی.
- سرد کردن با آب و برش لبه‌های پوشش در دو سر لوله.
- آزمون‌ها: هالیدی (جرقه)، ضخامت، چسبندگی و ضربه.
استانداردهای پوشش 3LPE
- DIN 30670: پوشش پلیاتیلن لوله‌ها و اتصالات فولادی
- ISO 21809-1: پوشش‌های خارجی لوله‌های صنعت نفت و گاز
- CSA Z245.21: پوشش‌های پلی‌اتیلنی خارجی (کانادا)
مزایای پوشش سه لایه پلی اتیلن
- چسبندگی بسیار خوب به سطح فولاد به دلیل لایه اپوکسی
- مقاومت بالا در برابر ضربه، سایش و نفوذ رطوبت
- سازگاری با حفاظت کاتدی
- عمر طولانی در خاک‌های خورنده
محدودیت‌ها
- محدودیت دمایی: پلیاتیلن تا حدود ۸۰ درجه سانتیگراد مناسب است؛ برای دمای بالاتر از پلیپروپیلن سهلایه (3LPP) استفاده میشود.
- حساسیت به اشعه فرابنفش در انبارداری طولانی در فضای باز
- نیاز به پوشش جداگانه برای محل جوش اتصالات (شرینک سلیو)
3LPE در مقایسه با سایر پوشش‌ها
در مقایسه با FBE تنها، 3LPE مقاومت مکانیکی بیشتری دارد و در مقایسه با پوشش‌های قیری، عمر و مقاومت بالاتری ارائه می‌دهد. برای مقایسه کامل، مقالهٔ انواع پوشش لوله فولادی را بخوانید.
استعلام قیمت از کالوپ
برای استعلام قیمت لوله با پوشش 3LPE، قطر و ضخامت لوله، کلاس پوشش، متراژ و محل تحویل را برای واحد فروش کالوپ بفرستید.
محصولات مرتبط کالوپ
مقالات مرتبط
پرسش‌های متداول
3LPE مخفف چیست؟
Three Layer Polyethylene به معنی پوشش پلیاتیلن سهلایه.
لایههای پوشش 3LPE کداماند؟
اپوکسی پودری ذوبی (FBE)، چسب کوپلیمر و لایه رویی پلیاتیلن.
پوشش 3LPE تا چه دمایی مناسب است؟
حدود ۸۰ درجه سانتیگراد؛ برای دمای بالاتر معمولاً پوشش سهلایه پلیپروپیلن (3LPP) استفاده میشود.
ضخامت پوشش 3LPE چقدر است؟
بسته به قطر و کلاس پوشش، معمولاً حدود ۱٫۸ تا ۳٫۷ میلیمتر.
چسب پوشش سه لایه پلی اتیلن چیست؟
لایهٔ میانی 3LPE است؛ یک کوپلیمر پلیاتیلن اصلاحشده با مالئیک انیدرید که اپوکسی (FBE) را به پلیاتیلن رویی میچسباند.
ضخامت لایه چسب در پوشش 3LPE چقدر است؟
طبق DIN 30670 حداقل ۱۴۰ میکرون؛ در عمل معمولاً حدود ۲۰۰ تا ۴۰۰ میکرون اجرا میشود.
