لوله اسپیرال (spiral)

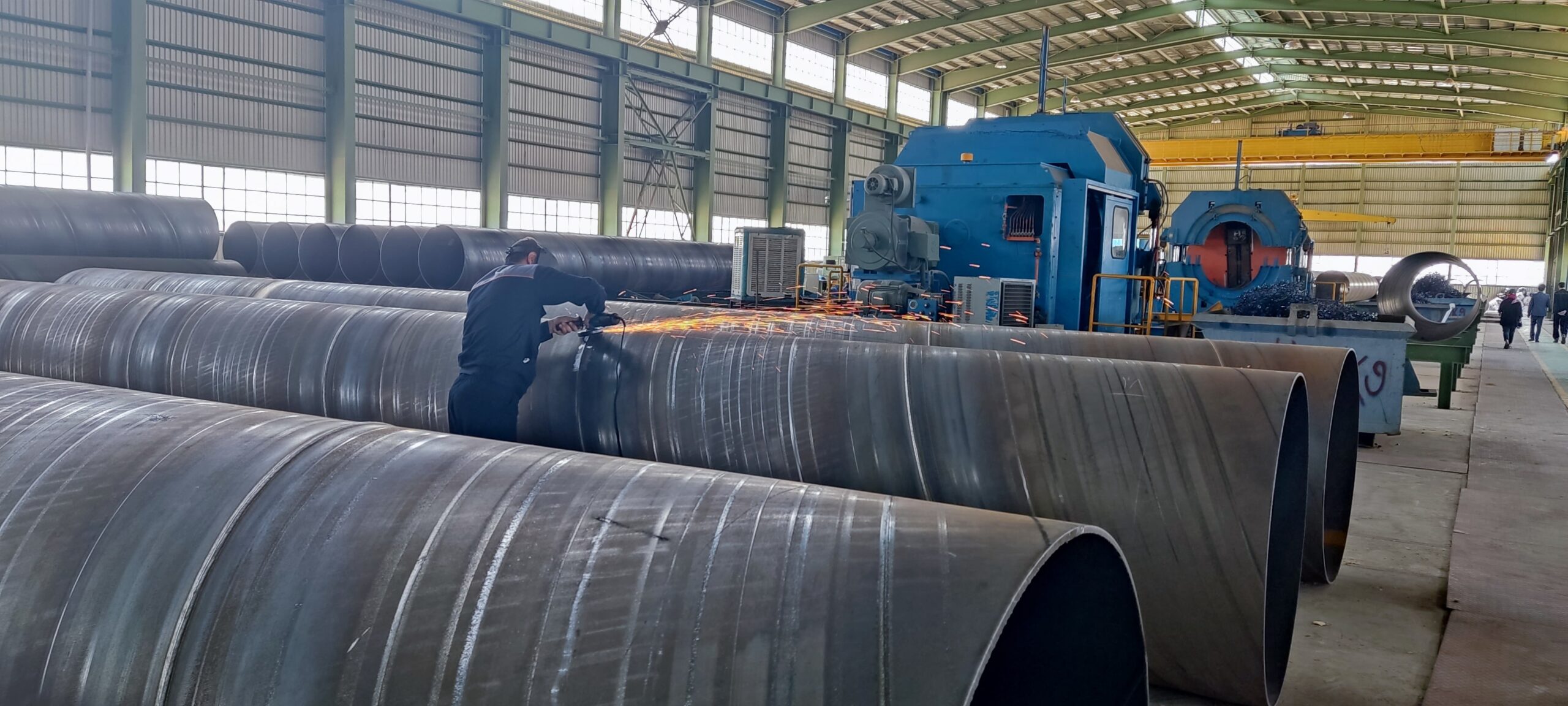

دو خط تولید لوله های فولادی به روش اسپیرال با فرآیند جوشکاری زیر پودری (SAW) به صورت تمام اتوماتیک، قابلیت تولید لوله از قطر 14 الی 32 اینچ و ضخامت 4 الی 10 میلیمتر با گرید های مختلف فولاد (مطابق در خواست مصرف کننده) جهت استفاده در خطوط انتقال آب را دارا می باشد.

ظرفیت تولید اسمی این کارخانجات 60000 تن در سال برآورد می گردد.

16
اینچ

18
اینچ

20
اینچ

22
اینچ

24
اینچ

26
اینچ

28
اینچ

30
اینچ

32
اینچ

34
اینچ

36
اینچ

16
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
4.5	45	ST52 ST 37 …	کالوپ/پرتوآ
5.5	54
6.3	62

18
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
4.5	50	ST52 ST 37 …	کالوپ/پرتوآ
5.5	61
6.3	70

20
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
4.5	56	ST52 ST 37 …	کالوپ/پرتوآ
5.5	68
6.3	78

22
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
4.5	61	ST52 ST 37 …	کالوپ/پرتوآ
5.5	75
6.3	86

24
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
4.5	67	ST52 ST 37 …	کالوپ/پرتوآ
5.5	82
6.3	94
7.9	117
9.5	141
11.1	164
12.7	187

26
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
4.5	73	ST52 ST 37 …	کالوپ/پرتوآ
5.5	89
6.3	102
7.9	127
9.5	152
11.1	178
12.7	202

28
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
4.5	78	ST52 ST 37 …	کالوپ/پرتوآ
5.5	96
6.3	109
7.9	137
9.5	164
11.1	197
12.7	219

30
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
4.5	84	ST52 ST 37 …	کالوپ/پرتوآ
5.5	103
6.3	117
7.9	147
9.5	176
11.1	205
12.7	235

32
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
4.5	90	ST52 ST 37 …	کالوپ/پرتوآ
5.5	109
6.3	125
7.9	157
9.5	188
11.1	219
12.7	250

34
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
4.5	95	ST52 ST 37 …	کالوپ/پرتوآ
5.5	116
6.3	133
7.9	167
9.5	200
11.1	233
12.7	266

36
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
4.5	101	ST52 ST 37 …	کالوپ/پرتوآ
5.5	123
6.3	141
7.9	177
9.5	212
11.1	247
12.7	282

39
اینچ

40
اینچ

42
اینچ

45
اینچ

48
اینچ

51
اینچ

54
اینچ

57
اینچ

60
اینچ

39
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
4.5	109	ST52 ST 37 …	کالوپ/پرتوآ
5.5	134
6.3	153
7.9	191
9.5	230
11.1	268
12.7	306

40
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
4.5	112	ST52 ST 37 …	کالوپ/پرتوآ
5.5	137
6.3	157
7.9	196
9.5	236
11.1	275
12.7	314

42
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
4.5	118	ST52 ST 37 …	کالوپ/پرتوآ
5.5	144
6.3	165
7.9	206
9.5	248
11.1	289
12.7	330

45
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
6.3	177	ST52 ST 37 …	کالوپ/پرتوآ
7.9	221
9.5	265
11.1	310
12.7	12.7
14.3	398
16	445
17	486
19	527

48
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
6.3	188	ST52 ST 37 …	کالوپ/پرتوآ
7.9	236
9.5	283
11.1	331
12.7	378
14.3	425
16	475
17	519
19	562

51
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
6.3	200	ST52 ST 37 …	کالوپ/پرتوآ
7.9	251
9.5	301
11.1	351
12.7	402
14.3	452
16	505
17	551
19	598

54
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
6.3	212	ST52 ST 37 …	کالوپ/پرتوآ
7.9	266
9.5	319
11.1	372
12.7	426
14.3	479
16	535
17	584
19	634

57
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
6.3	224	ST52 ST 37 …	کالوپ/پرتوآ
7.9	280
9.5	337
11.1	393
12.7	449
14.3	505
16	565
17	617
19	669

60
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
6.3	236	ST52 ST 37 …	کالوپ/پرتوآ
7.9	295
9.5	355
11.1	414
12.7	473
14.3	532
16	595
17	650
19	705

63
اینچ

66
اینچ

69
اینچ

72
اینچ

75
اینچ

78
اینچ

81
اینچ

84
اینچ

87
اینچ

63
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
7.9	310	ST52 ST 37 …	کالوپ/پرتوآ
9.5	373
11.1	435
12.7	497
14.3	559
16	625
17	683
19	741
21	818
22.2	864
23.8	925
25	971.1

66
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
7.9	325	ST52 ST 37 …	کالوپ/پرتوآ
9.5	390
11.1	456
12.7	521
14.3	586
16	655
17	716
19	777
21	857
22.2	906
23.8	970
25	1018

69
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
7.9	340	ST52 ST 37 …	کالوپ/پرتوآ
9.5	408
11.1	477
12.7	545
14.3	613
16	686
17	794
19	812
21	897
22.2	947
23.8	1015
25	1065

72
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
7.9	355	ST52 ST 37 …	کالوپ/پرتوآ
9.5	426
11.1	498
12.7	596
14.3	640
16	715
17	782
19	848
21	936
22.2	989
23.8	1059
25	1112

75
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
7.9	370	ST52 ST 37 …	کالوپ/پرتوآ
9.5	444
11.1	518
12.7	593
14.3	667
16	745
17	815
19	884
21	976
22.2	1031
23.8	1106
25	1159

78
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
7.9	384	ST52 ST 37 …	کالوپ/پرتوآ
9.5	462
11.1	539
12.7	616
14.3	694
16	775
17	847
19	919
21	1015
22.2	1073
23.8	1149
25	1206

81
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
7.9	399	ST52 ST 37 …	کالوپ/پرتوآ
9.5	480
11.1	560
12.7	640
14.3	720
16	805
17	880
19	955
21	1055
22.2	1114
23.8	1194
25	1253

84
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
7.9	414	ST52 ST 37 …	کالوپ/پرتوآ
9.5	498
11.1	581
12.7	664
14.3	747
16	835
17	913
19	991
21	1094
22.2	1156
23.8	1238
25	1300

87
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
7.9	429	ST52 ST 37 …	کالوپ/پرتوآ
9.5	515
11.1	602
12.7	688
14.3	774
16	866
17	946
19	1027
21	1134
22.2	1198
23.8	1283
25	1347

90
اینچ

96
اینچ

102
اینچ

108
اینچ

114
اینچ

120
اینچ

90
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
7.9	444	ST52 ST 37 …	کالوپ/پرتوآ
9.5	533
11.1	623
12.7	712
14.3	801
16	898
17	979
19	1062
21	1173
22.2	1239
23.8	1328
25	1394

96
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
7.9	473	ST52 ST 37 …	کالوپ/پرتوآ
9.5	569
11.1	664
12.7	760
14.3	855
16	956
17	1045
19	1134
21	1252
22.2	1325
23.8	1417
25	1488

102
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
7.9	503	ST52 ST 37 …	کالوپ/پرتوآ
9.5	605
11.1	706
12.7	807
14.3	909
16	1016
17	1111
19	1205
21	1331
22.2	1406
23.8	1507
25	1582

108
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
7.9	533	ST52 ST 37 …	کالوپ/پرتوآ
9.5	640
11.1	748
12.7	855
14.3	962
16	1076
17	1176
19	1276
21	1410
22.2	1490
23.8	1596
25	1676

114
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
7.9	563	ST52 ST 37 …	کالوپ/پرتوآ
9.5	676
11.1	790
12.7	903
14.3	1016
16	1136
17	1242
19	1348
21	1489
22.2	1573
23.8	1686
25	1771

120
اینچ

ضخامت( میلی متر)	Kg/M	گرید	کارخانه سازنده
7.9	592	ST52 ST 37 …	کالوپ/پرتوآ
9.5	712
11.1	831
12.7	951
14.3	1070
16	1196
17	1308
19	1419
21	1568
22.2	1657
23.8	1775
25	1864

.توليد لوله هاي اسپیرال كالوپ مطابق با به روزترين استانداردهاي بين المللي میباشد

AWWA -C200

دانلود فایل

ASTM A53

دانلود فایل

DIN

دانلود فایل

مراحل ساخت و تولید

شرکت کالوپ با بهره‌گیری از جدیدترین تکنولوژی موجود در ماشین‌آلات خط تولید خود و همچنین

تجهیز خط تولید به دستگاه‌های تست امواج مافوق تمام اتوماتیک اقدام به تولید لوله‌های درز جوش

مستقیم فولادی در سایزهای 6 الی 16 اینچ با کیفیت خاص ومورد تایید مشتریان نموده است.

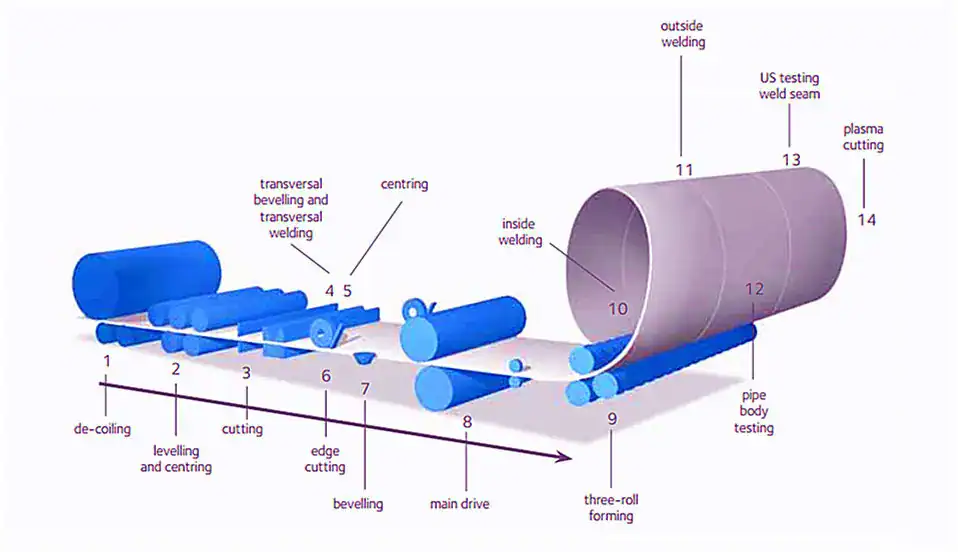

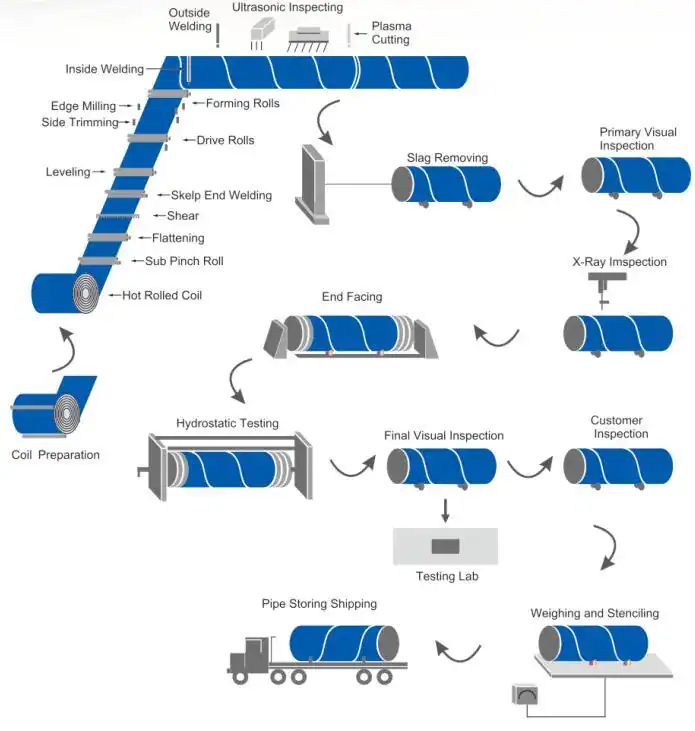

فرایند ساخت و تولید

1-قسمت ورودی ورق

2-قسمت برش و جوش ابتدا و انتهای کلاف

3- قسمت مسطح ساز

4-قسمت برش لبه و جمع آوری ضایعات

5-زاویه ساز لبه ورق

6- قسمت فرم دهی

7-قسمت جوش داخل و خارج

8- قسمت تست آلتراسونیک

9- قسمت برش لوله

10-قسمت شماره زنی لوله

11-قسمت پخ زدن دو سر لوله

12-تست هیدرواستاتیک

13-کنترل های ابعادی و بازرسی چشمی جوش

پروژه انتقال آب از دریای عمان به صنایع استان اصفهان

SPIRAL

پروژه انتقال آب به شهرستان زاهدان

SPIRAL

پروژه طرح آبرسانی به شهرهای سوران، مهرستان و هیدوچ از سد ماشکید

SPIRAL / PIPE COATING

پروژه انتقال آب از دریای عمان به صنایع استان اصفهان

SPIRAL

پروژه انتقال آب به شهرستان زاهدان

SPIRAL

پروژه طرح آبرسانی به شهرهای سوران، مهرستان و هیدوچ از سد ماشکید

SPIRAL / PIPE COATING

پروژه انتقال آب از دریای عمان به صنایع استان اصفهان

SPIRAL

پروژه انتقال آب به شهرستان زاهدان

SPIRAL

پروژه طرح آبرسانی به شهرهای سوران، مهرستان و هیدوچ از سد ماشکید

SPIRAL / PIPE COATING

Previous slide

Next slide

لوله اسپیرال (spiral)

دانلود فایل

دانلود فایل

دانلود فایل

مراحل ساخت و تولید

فرایند ساخت و تولید

1-قسمت ورودی ورق

2-قسمت برش و جوش ابتدا و انتهای کلاف

3- قسمت مسطح ساز

4-قسمت برش لبه و جمع آوری ضایعات

5-زاویه ساز لبه ورق

6- قسمت فرم دهی

7-قسمت جوش داخل و خارج

8- قسمت تست آلتراسونیک

9- قسمت برش لوله

10-قسمت شماره زنی لوله

11-قسمت پخ زدن دو سر لوله

12-تست هیدرواستاتیک

13-کنترل های ابعادی و بازرسی چشمی جوش

برای دیدن مشخصات بیشتر محصول از لینک زیر کاتالوگ محصول را دانلود بفرمایید.
