ناودانی، نبشی، سپری و تسمه چهار مقطع پرکاربرد فولادی هستند که به روش نورد گرم تولید می‌شوند و در ساختمان‌سازی، سازه‌های فلزی، ماشینسازی و صنایع مختلف به کار می‌روند. در این مقاله شکل، نام‌گذاری و کاربرد هر کدام را مرور می‌کنیم.
فهرست مطالب
نورد گرم چیست؟
در نورد گرم، شمش فولادی تا دمای بالای دمای تبلور مجدد گرم می‌شود و با عبور از غلتک‌های شکل‌دار به مقطع نهایی (ناودانی، نبشی و …) درمی‌آید. محصول نورد گرم شکل‌پذیری خوبی دارد و برای اعضای سازه‌ای مناسب است.
ناودانی (UNP)
مقطعی به شکل حرف U با یک جان و دو بال موازی. سایز ناودانی معمولاً با ارتفاع جان بر حسب میلیمتر نام‌گذاری می‌شود؛ مثلاً ناودانی ۱۲ یعنی ارتفاع ۱۲۰ میلیمتر. کاربردها: تیرهای فرعی، لاپه سوله، ستون‌های دوبل، شاسی و قاب ماشین‌آلات. ناودانی
نبشی
مقطعی L شکل با دو بال عمود بر هم که می‌تواند بال‌های مساوی یا نامساوی داشته باشد. نام‌گذاری آن با طول بال‌ها و ضخامت است؛ مثلاً نبشی ۵۰×۵۰×۵. کاربردها: بادبند، اتصالات، خرپا، قاب در و پنجره و نگهدارنده‌ها. نبشی
سپری
مقطعی T شکل که از یک بال افقی و یک جان عمودی تشکیل شده است. کاربردها: نگهدارنده سقف‌های کاذب و شیشه، خرپاهای سبک، نرده و اسکلت‌های فلزی. سپری

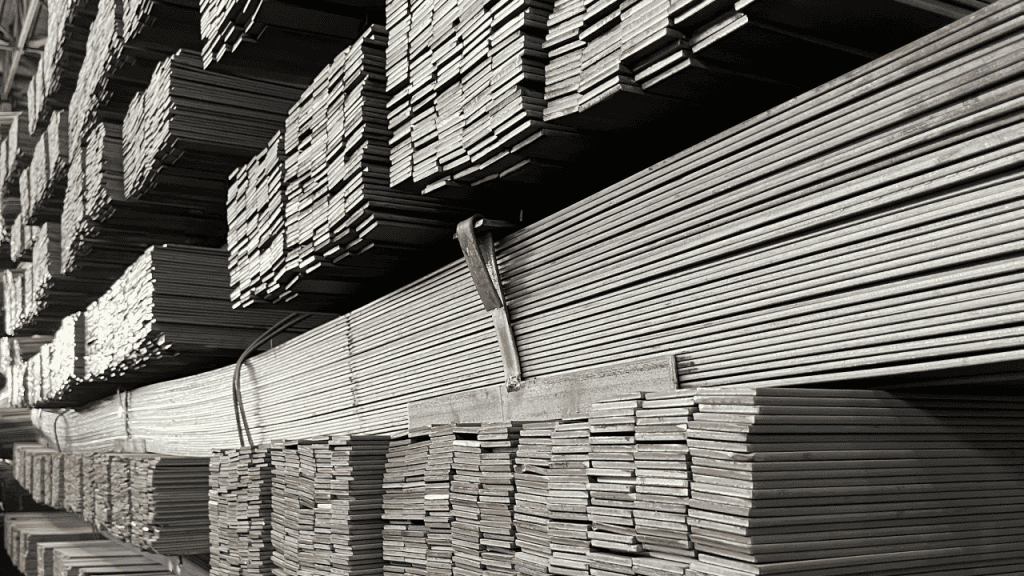

تسمه
مقطعی مستطیلی و تخت با عرض و ضخامت مشخص؛ مثلاً تسمه ۵۰×۵. کاربردها: صفحه‌های اتصال، تقویت سازه، ساخت قطعات صنعتی، نرده و درب. تسمه
مقایسه مقاطع
| مقطع | شکل | نام‌گذاری سایز | کاربرد شاخص |
|---|---|---|---|
| ناودانی | U | ارتفاع جان (cm) | تیر، لاپه، شاسی |
| نبشی | L | بال × بال × ضخامت | بادبند، اتصال، خرپا |
| سپری | T | عرض × ارتفاع × ضخامت | نگهدارنده و خرپای سبک |
| تسمه | مستطیل تخت | عرض × ضخامت | صفحه اتصال، قطعات |
گرید و استاندارد
این مقاطع معمولاً طبق استاندارد DIN آلمان تولید می‌شوند. گریدهای رایج:
- 3SP، 4SP و 5SP: فولادهای ساختمانی کم‌کربن (استاندارد GOST) با جوش‌پذیری خوب؛ با افزایش عدد، کربن و استحکام کمی بیشتر می‌شود.
- CK45 و CK55: فولادهای کربنی با کربن متوسط (حدود ۰٫۴۵٪ و ۰٫۵۵٪) با استحکام و سختی بالاتر، مناسب قطعات مکانیکی و ماشینسازی.
نکات خرید مقاطع فولادی
- سایز و ضخامت را بر اساس محاسبات سازه انتخاب کنید.
- گرید مناسب کاربرد (ساختمانی یا مکانیکی) را مشخص کنید.
- گواهی آنالیز شیمیایی و مکانیکی محصول را درخواست کنید.
- طول شاخه و روش حمل را از قبل هماهنگ کنید.
استعلام قیمت از کالوپ
برای استعلام قیمت ناودانی، نبشی، سپری یا تسمه، نوع مقطع، سایز، گرید، طول و مقدار را برای واحد فروش کالوپ بفرستید.
محصولات مرتبط کالوپ
پرسش‌های متداول
ناودانی ۱۲ یعنی چه؟
یعنی ارتفاع جان ناودانی ۱۲ سانتیمتر (۱۲۰ میلیمتر) است.
فرق نبشی و سپری چیست؟
نبشی مقطع L شکل با دو بال است و سپری مقطع T شکل با یک بال و یک جان.
گرید 3SP و 5SP چه فرقی دارند؟
هر دو فولاد ساختمانی کمکربناند؛ 5SP کربن و استحکام کمی بیشتری نسبت به 3SP دارد.
CK45 برای چه کاربردی مناسب است؟
برای قطعات مکانیکی و ماشینسازی که استحکام و سختی بالاتری نیاز دارند.
